西門子洗衣机維修心得 (一)「修復乾衣時間越來越長問題」



使用了三年的洗衣机最近「乾衣功能」壞了,因為保養期巳過,打算 DIY 把它修復

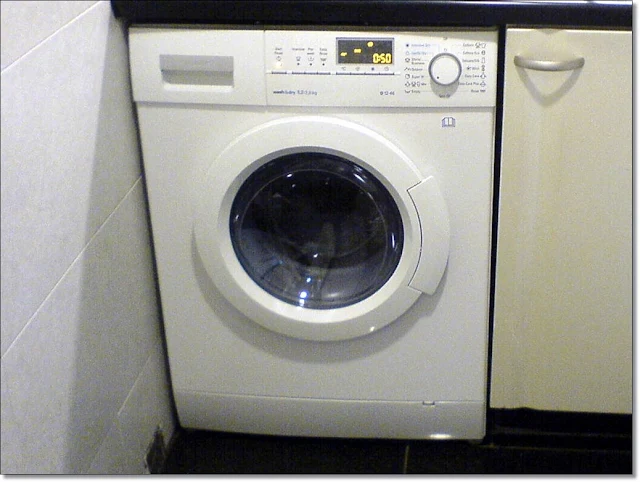

牌子: Siemens (西門子)
型號: WD12D460HK/01
机身型號: D12.46
巳知使用此机型樓盤: 2014年 新鴻基樓盤「瓏山一號」室內配備

這種附帶乾衣功能的洗衣机,如果經常乾衣,通常兩三年後乾衣功能就會變差,乾衣所需時間會越變越長,由一小時就乾透變到三四小時才能乾透。輕則浪費電力,重則發熱線燒斷報銷。
為了省電環保及洗衣机壽命,有必要定期維修,清理机內沉漬物,令乾衣功能回復新机一樣。

這是我的第一部西門子洗衣机,鍾意它的主要原因是:
(1) 它有電子輕觸式面板,沒有机械按鈕,不怕按鈕用久後卡住彈不出來。

(2) 它有LCD 顯示屏,能顯示洗衣及乾衣程序所需時間,在趕住外出時,方便預算要等多久才能熄机

(3) 它有乾衣自動感應,衫若乾透會自動停机,不怕焗過龍衣服有燒焦味。(以前部洗衣机,要佢乾兩個鐘,佢就真係乾夠兩個鐘先會停,件衫多數焗過龍。)

(4) 氣動式避震,用了三年效能仍非常良好,滾桶轉動異常穩定。 (以前用過幾款油壓避震洗衣机,最後都會失去避震功能。有兩部机身嚴重跳動,一部滾桶擺動碰撞到外殼。)

(5) 摩打相當寧靜,在1200轉其聲音有如飛机引擎加速的聲音,感覺很先進

溫馨提示:
維修電器需要技巧和經驗,如你沒有這類技能,建議找原廠技師維修電器,以免造成意外。若沒技術而強行維修,會有觸電危險,引發短路、火災或水浸

若電器仍在保養期內,要找原廠派人維修,切勿自行修理

洗衣机重達 73kg,搬動阻力很大,需要体力和技巧去移動机身。洗衣机需有足夠空間移動,方便拆開進行維修。

修理工具: 十字螺絲批,20號星字螺絲批(可用一字批代替),膠手套,衣架一個。

修理時間: 大約兩至三小時







開始修理前,先把自來水掣關閉,然後把喉管向机身方向推

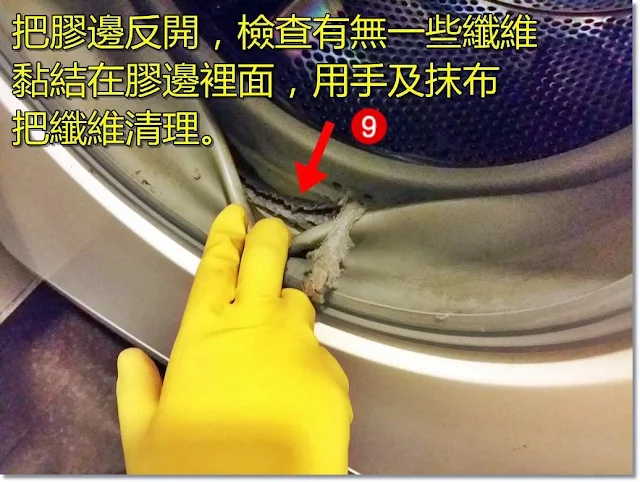

檢查並清理軟膠圈內的污垢,黏付的纖維物。



由於机身極重,膠腳又十分咬地,想把机身移動並不容易。我見過維修技師做法,他用手捉住洗衣机圓孔的週邊,便可輕易把机身拉動(下圖)
假如用手探入圓孔軟膠週邊,會觸摸到机身外殼及滾桶。用力拉滾桶是沒用,一定要拉机身外殼才可把机身拉動。建議戴上膠手套才好移動机身,以免机身有漏造成危險。




未開始拆机前,必須先把洗衣机電源插頭拔出,以免觸電


用工具把机頂上蓋拆走。我這部机的頂部是一塊鐵板,上面有四支螺絲,背後有兩支螺絲。拆走六支螺絲,鐵板便可以拿走。

上蓋拿走後,首先要做一些安全檢查工作。

(1) 用眼觀察一下机身週圍,例如上邊的灰色金屬架的邊和角位,有沒有尖銳或鋒利的地方。因為在維修過程中,雙手或身体容易碰到它,如果它有利邊尖角,就很容易受傷。(我覺得西門子這方面做得很好,机身沒有明顯鋒利的地方。以前的舊洗衣机,机內有很多鋒利的地方,一不小心連手都割傷了。)

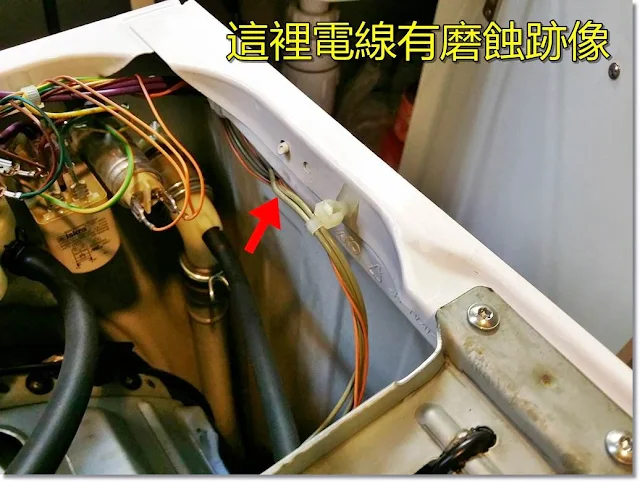

(2) 用眼觀察一下机身週圍的電線,看看電線有沒有碰到机殼或金屬的地方。若電線有碰到机殼,就會因震動磨擦而產生一些黑色粉末(如下圖)
若有這情況,必須把電線移開,不要讓它繼續和金屬殼磨擦,因為電線磨損會造成漏電短路。
(以前的洗衣机就試過因電線磨損,令屋企總掣跳了。後來師傅替電線包膠布,才能解決電線與机殼短路問題。)



首先了解一下乾衣系統的結構,它是由一個發熱系統,一個風扇,一個風箱(condenser) 組成。濕氣從滾桶上方吸入,進入上方的金屬盒加熱,經過米黃色風箱上層內的豬籠形風扇,再吹到風箱下層,蒸氣就在風箱內凝結成水流走。熱風再經過風箱下層出口,排進滾桶內再循環。

下面結構圖 58300000127548 來自西門子網站
http://www.siemens-home.bsh-group.com/fr/getAllImagesPDF?vibki=WD12D460HK%2F06

乾衣功能差,是因為風箱上層及下層受到堆積的沉漬物(衣物纖維)阻塞,空氣流動減弱,熱空氣不能有效在滾桶內流動,難以乾燥衣物。要改善空氣流動,必須把阻塞的沉漬物清除。

要展開清理工作,就要把圓形的風扇位拆開。
風扇外殼使用2支長螺絲固定在米黃色的風箱上,外殼有一條綠色地線用1支螺絲連接,這3支螺絲需要拆除。


用手捉緊圓形的摩打外殼,用力向反時針方向扭動,這個外殼比較緊,要慢慢去扭。扭到卡一聲,就可以停下,用一支黑色筆在米黃色膠殼上標記外殼兩隻耳仔的位置,方便之後安裝時定位。

把圓形金屬殼拿起,就會見到裡面的風扇,可開始清理風扇及風箱上層圓筒內的沉漬物。
上層圓形內的沉漬物用手很易清理,但這個圓形風箱通往下層的通道被一塊半圓形的膠板擋住,這塊膠板背後有一些很厚的沉漬物,需要小心清理。注意這塊膠板很尖銳,容易割手及夾手,要小心。

因為眼看得見,上層風箱比較容易清理,我試過裝返好部机測試乾衣,但乾衣效果沒顯著改善,需要想辦法清理眼看不見的下層風箱。



發熱糸統通常沒有纖維積聚,內裡相當乾淨,不用拆開清理。

風箱由上而下,深入到滾桶下方,手無法伸入去,眼亦無法看到下底怎麼樣。這個風箱看來沒可能整個拆出來清洗,要徹底清理它看來有難度。
所以我諗到用一個舊衣架,拆開變成一支長勾。在勾上面用刀片刻上一些倒刺,借助倒刺去纏住那些沉漬物。把衣架的勾伸到風箱下面,直至碰到風箱底,如果把衣架撥弄,會聽到箱底下面有水聲,應該係有積水。





雖然衣架有勾,但要勾住下面的沉漬物並不容易,要不斷把衣架撥弄、轉動、攪動,務求將沉漬物纏繞在勾及倒刺上,才能成塊抽上來。
如果沉漬物太多,需要分幾次把勾伸入風箱下面攪動,可嘗試把衣架用力推入箱底,讓衣架少許變形鑽到更深入位置,把沉漬物逐小逐小纏繞再抽出來。
當怎麼攪也攪不出沉漬物,才算清理完成。

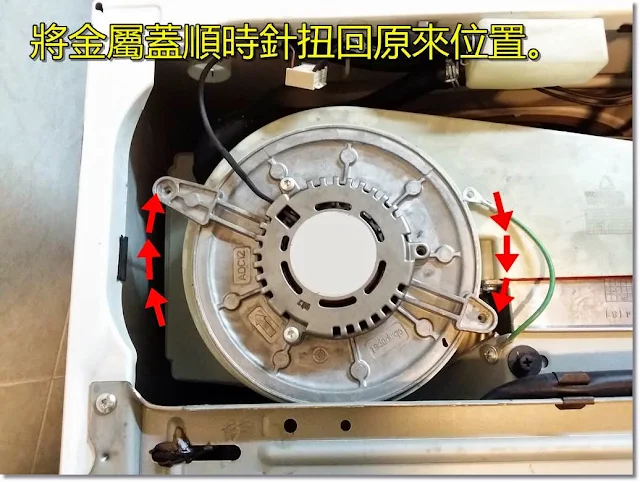

清理完成後,便可以把風扇重新安裝到風箱上面,用力順時針方向擰緊,再用兩支螺絲固定。
另外,風扇金屬殼上有一條綠色電線,必須安裝及鎖緊,注意使用正確的螺絲如圖。


風扇重新安裝妥當後,檢查有沒有其他零件或螺絲未有安裝好,把所有雜物及螺絲批等工具從机內拿走,不要遺下工具在机內,之後蓋上上蓋,把原有的螺絲重新安裝。


上蓋裝好後,戴上膠手套,把洗衣机插蘇重新插上,然後把机身推回原來位置。把喉管拉回原來位置,然後把水喉掣重新打開。
如一切正常可開机使用,測試一下乾衣效能有無改善。

希望文章能幫到你,多謝收看。


作者: holidaydriver
發佈日期: 2014-10-12
更新日期: 2017-06-05

留言

another home-living man表示…
好野!!
匿名表示…
讚好
Rayweb寫道…
多谢師兄, 又可用多年, 2018才換機!
holidaydriver寫道…
Good,這是一台好機。
有空拿些漂白水倒入內籠,在洗衣液處倒水入去至半機左右,浸它一晚,幫佢消下毒。我發現d衫洗完不會變灰,也沒有 up味。
holidaydriver寫道…
要用「廚房漂潔液」那種,才不會損蝕洗衣機內金屬,浸完之後開機洗一轉,冲走漂潔液即可。怕有殘留的話,最好開一機洗下白色內衣褲,之後才洗有顏色衣物。
匿名表示…
我部機乾衣就 F17,睇下整完得唔得,多謝些牙。
holidaydriver寫道…
F17 故障是水喉未開,跟上文這個故障未必有關。
匿名表示…
F17 寫就話係水喉未開。不過,之前次次乾衣都F17,我照足呢度咁做,現在問題解決咗,好翻晒,多謝。
Edmund表示…
師兄圖文並茂嘅解說好得,照住做就攪掂咗個問題。
感激萬分!!
holidaydriver寫道…
好嘢,恭喜。
呢架機係好野黎,2011年用到而家都仲好堅挺,摩打和避震仍一流狀態,乾衣更是非常滿意。
