西門子洗衣機維修心得 (六)「購買碳刷地點及加工方法」
使用了六年的西門子洗衣機最近在乾衣途中停咗，屏幕出現E:21故障碼，洗衣機所有按鈕無反應，即使熄機再開也只會顯示 E:21。
找了原廠師傅上來檢查，說摩打有火花，要換摩打，索價1500元。
於是我自己動手把摩打碳刷拆出看，結果發現碳刷損耗得七七八八，看來要配返一對新的碳刷來更換。
牌子: Siemens (西門子)
機身型號: D12.46
摩打型號是: BOSCH 1BA6755-OEC
購買日期: 2012年，至今2019用了六年多
於是我跟 Google Map 地址走到廣東道，但原來舖頭已搬，新位置在舊舖附近。
新地址是「九龍旺角廣東道900-904號昌華商業大廈10樓B室」
公司名字是「亞洲(冠豪)炭精公司」
電話: 2332-7868
我把店主的咭片在此貼一下。
下圖是昌華商業大廈門口，門口旁邊是賣手推車輪的。
大堂有兩部電梯，搭靠近裡面那部電梯去雙數樓層，上去十樓，出電梯門就見到一度門，註明亞洲(冠豪)炭精公司。
入去將舊碳刷交給店主，他拿尺去量一下尺寸，碳刷的尺寸寬度12.5mm x 5mm厚，然後幫我配了一對新的碳刷，每對 120元。
店主說有不少人前來購買洗衣機碳刷，我見他有很多不同尺寸炭精賣，看來不是從淘寶入貨，他說在葵涌自設廠房生產「炭精」。
店主說這款碳刷的銅片街上無得賣，所以要拆原裝的銅片出來再用，他還教我換碳刷的方法，讓我在這裡詳細講一下。
下圖較長的是新配的碳刷，長度大的36mm。

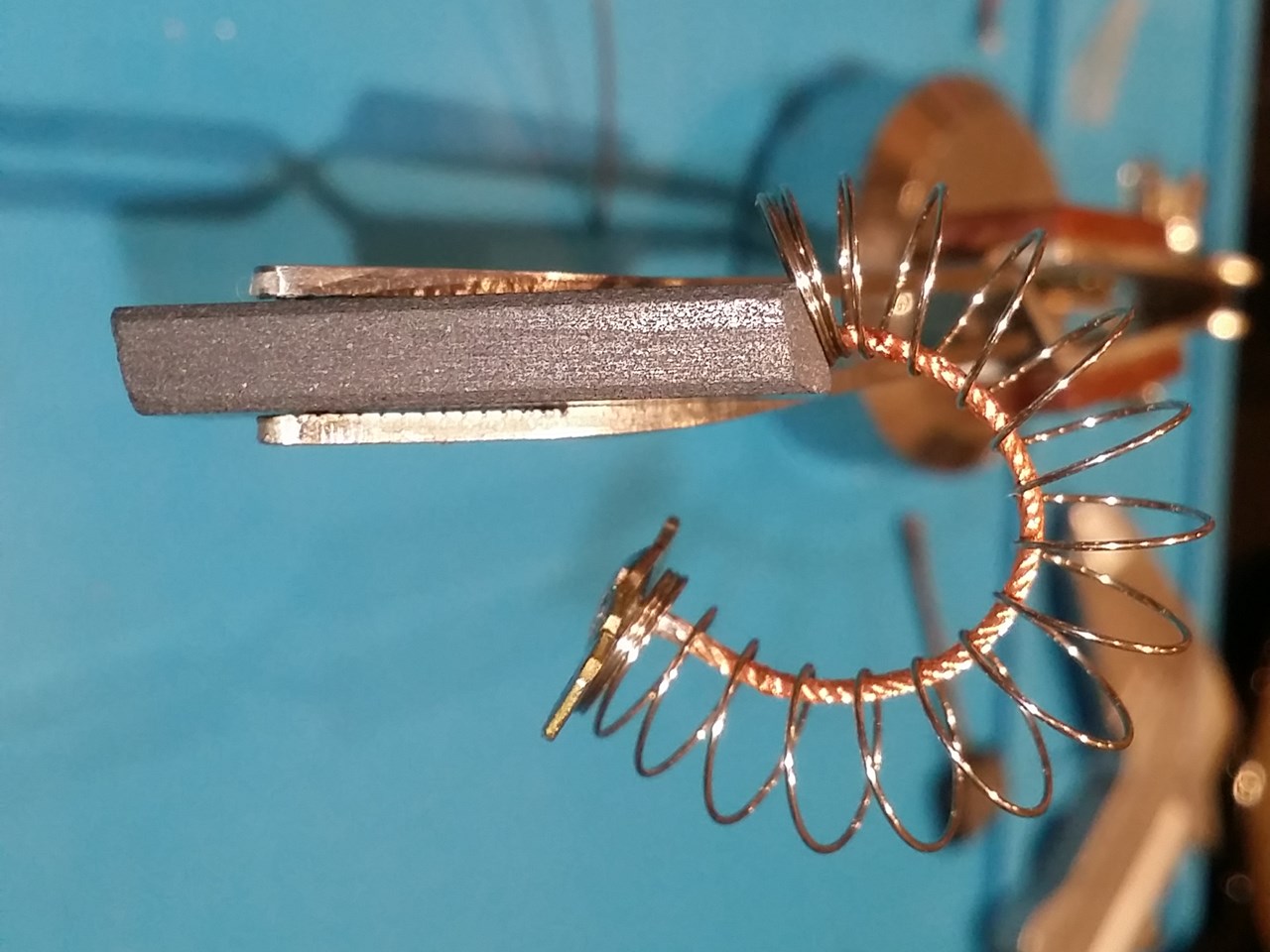

首先把舊碳刷上的彈弓拆出來，方法是把彈弓的一端拉開，放到銅綫外面。然後只要把彈弓順住方向轉動，彈弓即可慢慢從銅綫脫出。
彈弓分離後，把彎曲的銅綫拉直。
上下兩支舊碳刷的銅綫拉直後，留意銅片上面的孔是朝相反方向，而且跟碳刷呈垂直狀態。注意稍後要把新碳刷也要弄到一模一樣，方向不可以弄錯。
兩支彈弓拆出來長度是一樣，但兩支舊碳刷的銅綫是一長一短，上碳刷銅綫長37mm，下碳刷銅綫長42mm，未知是故意設計成不同長度，還是生產有偏差，總之照住長度去複製。
雖然兩支碳刷的銅綫長度相差有5mm之多，但兩個碳刷的整体長度卻差不多，都是在47 - 48mm左右，這代表碳刷在摩打裡磨損，當整体長度損耗到大約47mm左右，碳刷開始接觸不到摩打軸芯的電極，因為它已經被銅綫拉住。
開工前先在新碳刷上用筆做個記號，例如上字和下字，方便辨認。
若你手上的舊碳刷銅綫長度跟我的不同，請跟你的銅綫長度去做，方法是拿間尺量一下銅綫的長度，並用紙筆記下長度，最好用手機拍照。
下一步把銅片用剪刀剪掉，注意要剪貼，不要留有銅絲以免影响鑽孔定位。
然後拿電鑽在銅片中央鑽一個直徑大約2mm的孔。
把新的碳刷銅綫穿過銅片上鑽好的孔，留意銅片的正反和上下方向要跟舊碳刷一樣，不要裝反。
把舊碳刷的放在旁邊，參考銅綫長度做比對，然後移動銅片直至跟舊銅綫的尾已齊平，在背面的銅綫預長3mm左右，剪掉多餘的銅綫。
把突出來的3mm銅綫的銅絲向四邊屈至瞓低，攤平在銅片上。
注意撥弄銅絲時，要保持銅片跟碳刷的方向不變，不要讓它轉了方向。
注意銅片焊接後，跟碳刷的方向不變，不要讓它轉了方向。
當上下兩個碳刷都做好後，再檢查一下銅片上的圓孔方向是否正確。
若一切妥當，把彈弓重新安裝到新碳刷上，方法是把彈弓的一端撐開，把銅綫勾進彈弓之內，之後把彈弓旋轉進去。
這是新碳刷完成後的樣子。
2022年更新補充：
找了原廠師傅上來檢查，說摩打有火花，要換摩打，索價1500元。
網上留言指導致E:21 的其中一個原因是摩打碳刷到期，可是師傅說公司無零件換碳刷，只有摩打可換。
於是我自己動手把摩打碳刷拆出看，結果發現碳刷損耗得七七八八，看來要配返一對新的碳刷來更換。
 |
| 摩打型號是BOSCH 1BA6755-OEC |
牌子: Siemens (西門子)
型號: WD12D460HK/01
機身型號: D12.46摩打型號是: BOSCH 1BA6755-OEC
購買日期: 2012年，至今2019用了六年多
購買碳刷地點及加工方法
上網見到有師兄留言，有一間叫「亞洲炭精公司」有碳刷出售，於是打電話去查詢。店主回覆有得賣，他叫我把舊碳刷帶過去舖頭配。於是我跟 Google Map 地址走到廣東道，但原來舖頭已搬，新位置在舊舖附近。
新地址是「九龍旺角廣東道900-904號昌華商業大廈10樓B室」
公司名字是「亞洲(冠豪)炭精公司」
電話: 2332-7868
我把店主的咭片在此貼一下。
下圖是昌華商業大廈門口，門口旁邊是賣手推車輪的。
大堂有兩部電梯，搭靠近裡面那部電梯去雙數樓層，上去十樓，出電梯門就見到一度門，註明亞洲(冠豪)炭精公司。

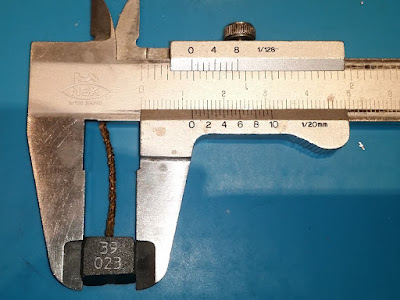

入去將舊碳刷交給店主，他拿尺去量一下尺寸，碳刷的尺寸寬度12.5mm x 5mm厚，然後幫我配了一對新的碳刷，每對 120元。
 |
| 原廠碳刷的厚度是4.95mm (高精度測量) |
 |
| 原廠碳刷的闊度是12.3mm (高精度測量) |
 |
| 新的碳刷比較長 |
他說一般洗衣機壞了，師傅通常診斷為壞摩打或壞底板，其實只是碳刷損耗到了盡頭，只要換了新碳刷，洗衣機就會無事。
我說我這台洗衣機換摩打仲辛苦過換碳刷，店主表示師傅想賺多點錢，寧願捨易行難走去換摩打。另外師傅可把壞摩打拆出帶走，回公司換個新碳刷便能把它修好，再拿出去修理其他人的洗衣機，咁樣可以賺多些錢。
換摩打又好，換碳刷又好，都是吃力又繁複的工作，若自己做不來，給師傳賺一些錢也無可厚非。
---Advertisement
我說我這台洗衣機換摩打仲辛苦過換碳刷，店主表示師傅想賺多點錢，寧願捨易行難走去換摩打。另外師傅可把壞摩打拆出帶走，回公司換個新碳刷便能把它修好，再拿出去修理其他人的洗衣機，咁樣可以賺多些錢。
換摩打又好，換碳刷又好，都是吃力又繁複的工作，若自己做不來，給師傳賺一些錢也無可厚非。
---Advertisement
---
店主說這款碳刷的銅片街上無得賣，所以要拆原裝的銅片出來再用，他還教我換碳刷的方法，讓我在這裡詳細講一下。
下圖較長的是新配的碳刷，長度大的36mm。
在下圖上方的舊碳刷，因使用已久，前端已磨至弧形。
而下方的新碳刷，由於未有使用，前端通常是平坦的。
首先把舊碳刷上的彈弓拆出來，方法是把彈弓的一端拉開，放到銅綫外面。然後只要把彈弓順住方向轉動，彈弓即可慢慢從銅綫脫出。
彈弓分離後，把彎曲的銅綫拉直。
上下兩支舊碳刷的銅綫拉直後，留意銅片上面的孔是朝相反方向，而且跟碳刷呈垂直狀態。注意稍後要把新碳刷也要弄到一模一樣，方向不可以弄錯。
兩支彈弓拆出來長度是一樣，但兩支舊碳刷的銅綫是一長一短，上碳刷銅綫長37mm，下碳刷銅綫長42mm，未知是故意設計成不同長度，還是生產有偏差，總之照住長度去複製。
---Advertisement
---
(2022年更新補充：最佳方法是用工具測量一下摩打軸芯電極的深度，這深度是由插座頂端向下，到摩打軸芯電極的距離。
若碳刷加上銅線的總長磨損到少於這個距離，碳刷就接觸不到軸芯電極。
我發現摩打上下兩個深度都是47mm，代表碳刷銅綫長度只要控制在 42mm 以下，即碳刷餘下長度不少於5mm。)
 |
| 上碳刷銅綫長37mm |
 |
| 下碳刷銅綫長42mm |
雖然兩支碳刷的銅綫長度相差有5mm之多，但兩個碳刷的整体長度卻差不多，都是在47 - 48mm左右，這代表碳刷在摩打裡磨損，當整体長度損耗到大約47mm左右，碳刷開始接觸不到摩打軸芯的電極，因為它已經被銅綫拉住。
開工前先在新碳刷上用筆做個記號，例如上字和下字，方便辨認。
若你手上的舊碳刷銅綫長度跟我的不同，請跟你的銅綫長度去做，方法是拿間尺量一下銅綫的長度，並用紙筆記下長度，最好用手機拍照。
下一步把銅片用剪刀剪掉，注意要剪貼，不要留有銅絲以免影响鑽孔定位。
然後拿電鑽在銅片中央鑽一個直徑大約2mm的孔。
把新的碳刷銅綫穿過銅片上鑽好的孔，留意銅片的正反和上下方向要跟舊碳刷一樣，不要裝反。
把舊碳刷的放在旁邊，參考銅綫長度做比對，然後移動銅片直至跟舊銅綫的尾已齊平，在背面的銅綫預長3mm左右，剪掉多餘的銅綫。

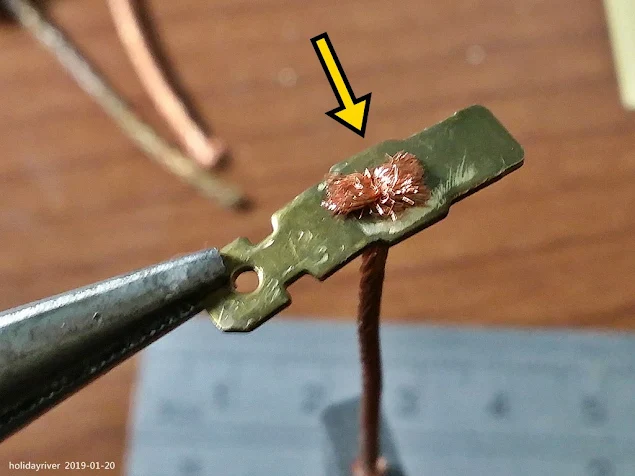

把突出來的3mm銅綫的銅絲向四邊屈至瞓低，攤平在銅片上。
注意撥弄銅絲時，要保持銅片跟碳刷的方向不變，不要讓它轉了方向。
拿電烙鐵跟錫綫，把銅絲穩固地焊接到銅片上。
留意銅片比較厚，需焊接較長時間才能成功上錫。這個工藝很重要，要小心做，因為電流能否順利流通，就看這個有沒有焊好。
若焊不好，或者沒有鑽孔就搭焊上去，有機會造成焊點發熱熔化或銅綫鬆脫，這樣摩打就會玩完。
注意銅片焊接後，跟碳刷的方向不變，不要讓它轉了方向。
當上下兩個碳刷都做好後，再檢查一下銅片上的圓孔方向是否正確。
若一切妥當，把彈弓重新安裝到新碳刷上，方法是把彈弓的一端撐開，把銅綫勾進彈弓之內，之後把彈弓旋轉進去。
這是新碳刷完成後的樣子。
碳刷額外加工注意
2022年更新補充：
在HKEPC 論壇上有師兄留言，在廣東道和登打士街交界處，有另一家賣洗衣機碳刷的叫「廣順電業器材」，我拜訪了他們。
下列資料取自官方網站
營業時間：星期一至六 上午九時至晚上七時
地址：香港九龍油麻地廣東道８８７－８８９號
海威大廈地下Ａ舖（近登打士街）
電話：852-2771-6185, 852-2332-8718
傳真：852-2374-1552, 852-2148-1962
電郵：info@kwongshun.com
店員知道我想要西門子洗衣機碳刷，二話不說就找了兩款碳刷出來。其中一款跟我手上的原廠碳刷很相似，賣78元一對。
我留意到這款碳刷的尾部有個很斜的斜台，再比較手上的原廠碳刷，才發現原廠碳刷都有斜台。
希望文章能幫到大家。
作者: holidaydriver
發佈日期: 2019-03-12
這個斜台能協助碳刷產生斜向前的力量，加強電極接觸面的穩定性。
---Advertisement
---
假如碳刷上沒有斜台，可以自行打磨後補上去，但需注意斜台方向要跟碳刷前端方向一致。
除了斜台，我還發現原廠碳刷尾部左右兩端有個斜角，其作用該是用來協助碳刷回中垂直，避免震動時發生傾側，並卡住插座軌道内壁。
 |
| 原廠碳刷尾部左右兩端有個斜角 |
廣順的碳刷也沒有斜角，可參照原廠碳刷自行加工打磨，後補上去 (如下圖)。
廣順碳刷完成後的樣子。
希望文章能幫到大家。
作者: holidaydriver
發佈日期: 2019-03-12
更新日期: 2022-02-01
